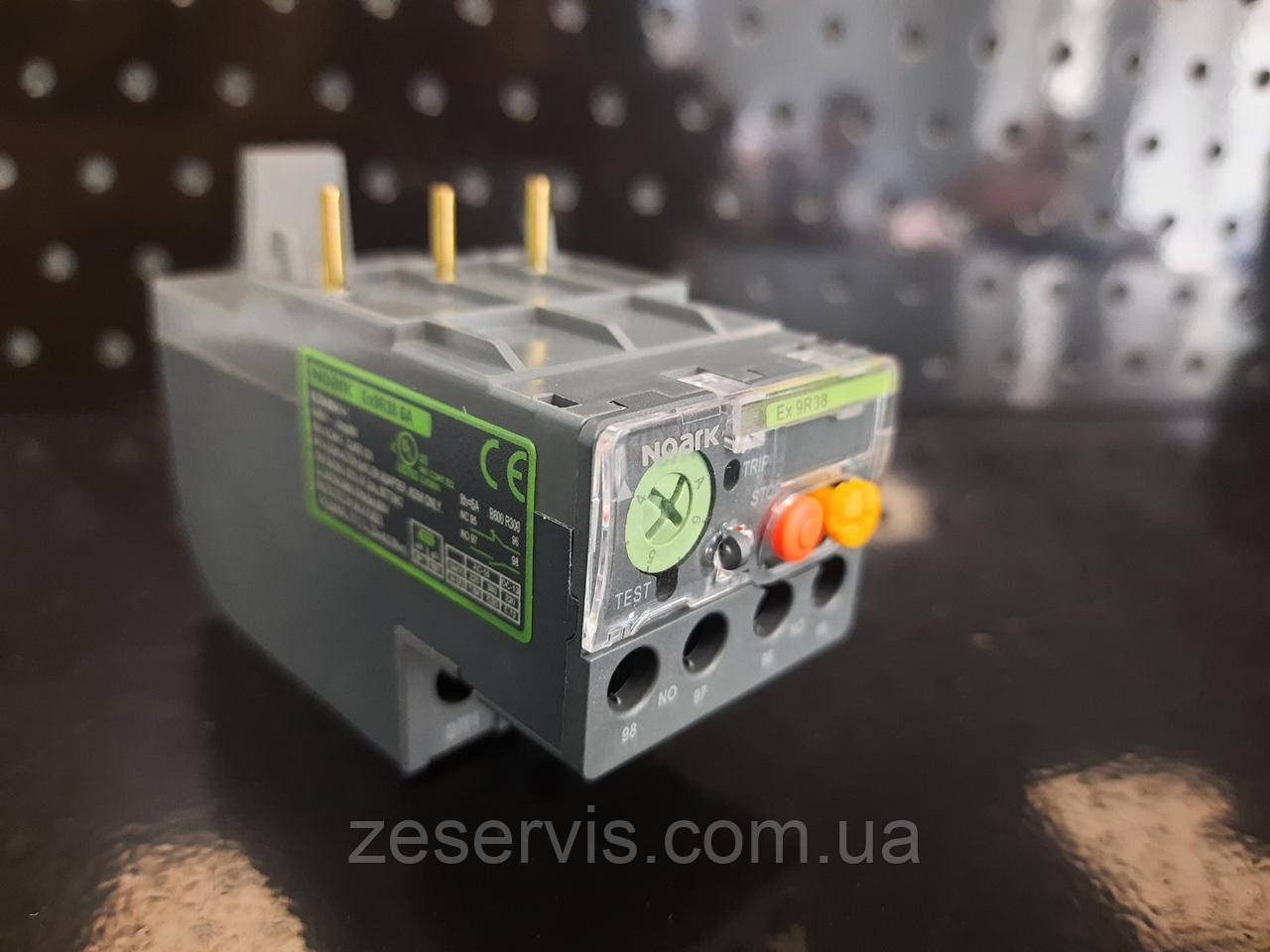

Тепловое реле Ex9R38 2.5A, Noark
Ex9R теплові реле забезпечують захист двигуна від теплового перевантаження. Реле можна встановлювати окремо за допомогою адаптера AD5 або на контактори серій Ex9CS або Ex9C. Номінальний струм регулюється. Теплові реле розроблені з класом розчеплення 10A. Реле мають 3х-фазне виконання з 1NO + 1NC додатковими контактами. Типорозмір 12 теплових реле може бути встановлений на мініконтактори серії Ex9CS (Ex9CS06, Ex9CS09, Ex9CS12). Для окремої установки теплового реле можна використовувати адаптер AD51, який дозволяє підключати провідники з двох сторін, а також встановлюється на DIN-рейку. Аналогічно типорозмір 38 встановлюється на контактори серії Ex9C типорозміром 18 і 38 (з додатковою вставкою). AD52 адаптер використовується для окремої установки теплового реле. Ex9R100 теплове реле встановлюється на контактори Ex9C типорозміру 65 і 100 (з додатковою вставкою) і використовуючи адаптер AD53 можна реле встановити окремо.
| Характеристики: |
|
| |
|
| Максимальна напруга Ue |
690 |
| Кількість додаткових NC контактів |
1 |
| Кількість додаткових CO контактів |
0 |
| Кількість додаткових NO контактів |
1 |
| Тип підключення навантеження |
Інше |
| Регульований струм |
|
| Тип реле |
CLASS 10 A |
| Тип монтажу |
Пряме вкладення/одиночне позиціонування |
|
|
| |
|
|
|
|
|
