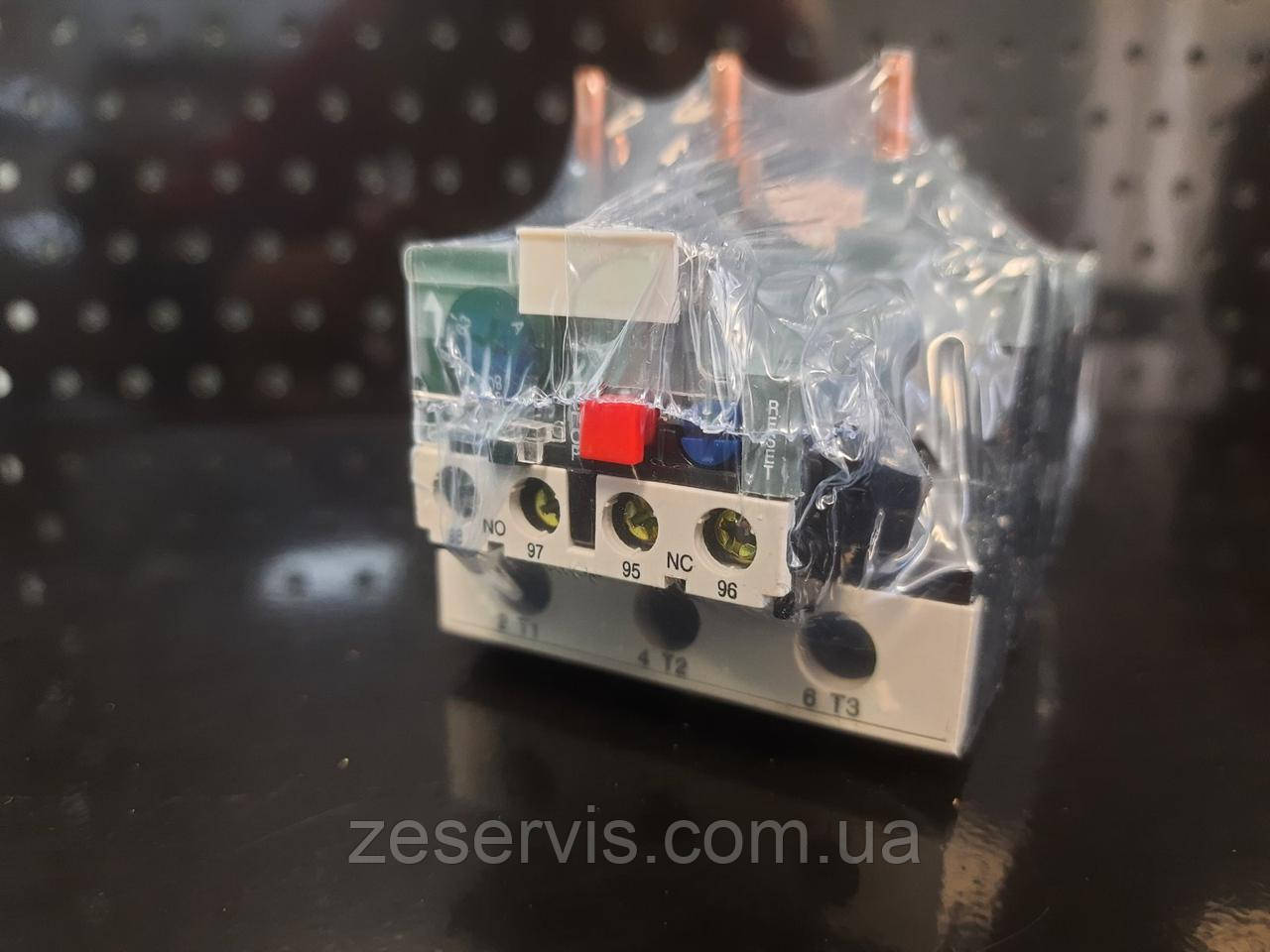

Реле РТІ-3363 електротеплове 63-80А, IEK

Реле РТІ-3363 електротеплове 63-80А, IEK

Реле електротеплової серії РТІ є електричним комутаційним пристроєм, що має власне споживання енергії. Електротеплове реле серії РТІ призначене для захисту електродвигунів від навантаження, асиметрії фаз, затягнутого пуску та заклинювання ротора. Встановлюється безпосередньо на контакторах серії КТІ та КМІ. Для захисту від короткого замикання повинні бути передбачені запобіжники або автоматичні вимикачі відповідного значення номінального струму спрацьовування. Відповідають вимогам ГОСТ Р 50030.2. Висока точність спрацьовування. Зручне регулювання. Широкий асортимент.

Характеристики:

• Регульований діапазон струму: 63...80 А
• Тип монтажу: Безпосередній монтаж / одиночне розташування
• Тип підключення силового електричного кола: Гвинтове з'єднання
• Кількість допоможуть норм замкнутих-НЗ конт: 1
• Кількість допоможуть норм розімкнених-НО конт: 1
• Клас захисту: Клас 10
• Струм запобіжника aM: 80 А
• Струм запобіжника qG: 125.0 А
• Номінальна робоча напруга: 230; 400; 600 В
• Номінальна напруга ізоляції Ui: 660 В
• Номінальна імпульсна напруга: 6 кВ
• Робоча частота: 0-400 Гц
• Момент затягування: 9 Нм
• Додатковий конт - Момент затяжки: 1.2 Нм
• Додатковий конт - Захист від надструмів - запобігання gG: 5 А
• Доп конт - Струм термічної стійкості In: 5 А
• Температура експлуатації: від -45 до +55 °C
• Кліматичне виконання: У3
• Перетин приєднує гнучкого каб без наконечника: 4-35 мм2
• Перетин приєднує гнучкого каб з наконечником: 4-35 мм2
• Ширина: 70.0 мм
• Перетин приєднув жорсткого кабелю: 4-35 мм2
• Висота: 76.0 мм
• Глибина: 116.0 мм
• Вага: 0,51 кг
• Додатковий конт - Перетин провідників, що приєднуються: 1,0-1,25 мм2
