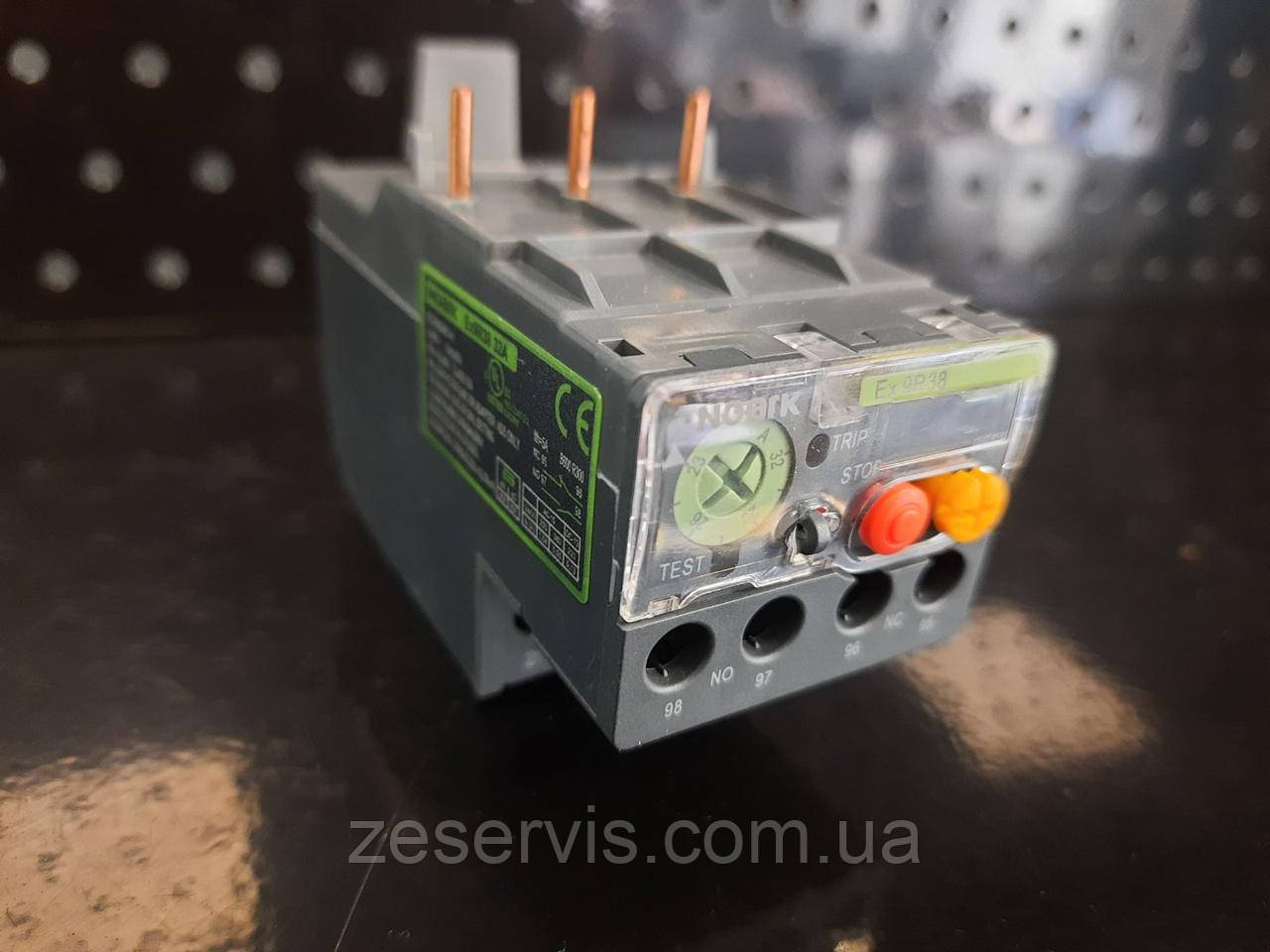

Тепловое реле Noark Ex9R38 32A
Ex9R теплові реле забезпечують захист двигуна від теплового перевантаження. Реле можна встановлювати окремо за допомогою адаптера AD5 або на контактори серій Ex9CS або Ex9C. Номінальний струм регулюється. Теплові реле розроблені з класом розчеплення 10A. Реле мають 3-фазне виготовлення з 1NO + 1NC додатковими контактами. Типорозмір 12 теплових реле може бути встановлений на мініконтактори серії Ex9CS06, Ex9CS09, Ex9CS12). Для окремого встановлення теплового реле можна використовувати адаптер AD51, який дає змогу під'єднувати провідники з двох боків, а також встановлюється на DIN-рейку. Аналогічно типорозмір 38 встановлюється на контактори серії Ex9C типорозміром 18 і 38 (з додатковою вставкою). AD52 адаптер використовується для окремого встановлення теплового реле. Ex9R100 теплове реле встановлюється на контактори Ex9C типорозміру 65 і 100 (з додатковою вставкою) і використовуючи адаптер AD53 можна реле встановити окремо.
Характеристики: |
|
Тип подключения навантеження |
Інше |
Регульований струм |
n/a |
Кількість додаткових NC контактів |
1 |
Кількість додаткових CO контактів |
n/a |
Максимальна напруга Ue |
690 |
Тип монтажа |
Пряме вкладення/одинцеве позиціювання |
Кількість додаткових NO контактів |
1 |
Тип реле |
CLASS 10 A |
|
|
|
|
|
|
|
|
|
|
|
|
