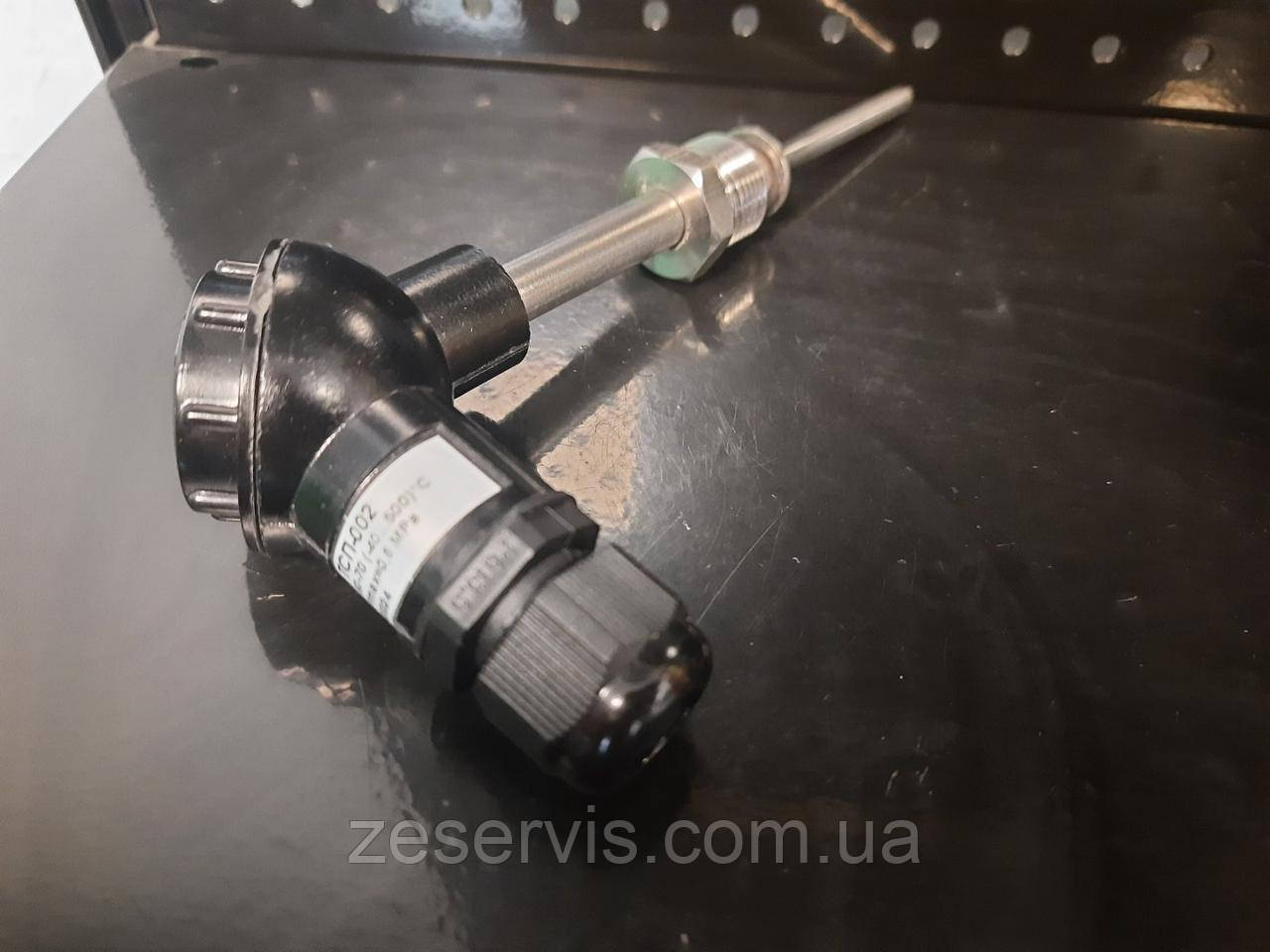

Термоперетворювач ТСП-002 Pt100-В3 D6 L60-70 М20х1,5 (-40..500), РегМік

Датчик температури ТСМ-002, ТСП-002, ТХА-002, ТХК-002, ТЖК-002, ТП-002 групи 0 призначені для вимірювання температури навколишнього середовища, рідких, газоподібних та сипких хімічно не агресивних середовищ у різних галузях.

Температура - це найбільш поширений вимірюваний параметр, а перегрів - це один з найбільш негативних чинників в роботі обладнання, тому, існує величезна кількість способів і місць застосування датчиків температури.

Принцип дії термоперетворювачів опору  заснований на зміні електричного опору провідників і напівпровідників в залежності від температури. Матеріал, з якого виготовляється такий датчик, повинен володіти високим температурним коефіцієнтом опору, по можливості лінійною залежністю опору від температури, хорошою відтворюваністю властивостей інертністю до впливів навколишнього середовища. Найбільшою мірою всім вищесказаним властивостям задовольняє платина, в меншій - мідь.

Термопарі - це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому, місце з'єднання (спай), яке ми використовуємо, щоб виміряти необхідну температуру, називають «гарячим» спаєм, в той час як інше місце з'єднання (від якого ми ніяк не можемо уникнути) називається «холодним» спаєм.

Датчики температури ТСМ-002, МСП-002, ТХА-002, ТЖК-002, ТЖК-002, ТП-002 можуть комплектуватися клемної головкою з прессматериала, пластика або алюмінію в залежності від температури експлуатації датчика.

Класифікація датчиків температури ТСМ-002, ТСП-002, ТХА-002, ТХК-002, ТЖК-002, ТП-002 за типом вимірювального (чутливого) елемента

• термоперетворювачі опору (термометри) - ТСМ-002, ТСП-002;
• термоперетворювачі термоелектричні (термопари) - ТХА-002, ТХК-002, ТЖК-002;
• напівпровідникові перетворювачі ТП-002.

Основні технічні характеристики датчиків температури 002:

• схема з'єднання ЧЕ – дво-, три-, чотирипровідна;
• за типом ЧЕ діляться на:

- термоперетворювачі опору (ТЗ, термоопір, термометри, датчики температури) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);

- термоелектричні перетворювачі (ТП, термоелектричні перетворювачі, термопари, датчики температури) (ТХА (К), ТХК (L));

- напівпровідникові (DS18B20);

• матеріал захисної арматури - нержавіюча сталь 12Х18Н10Т;
• ступінь захисту від впливу пилу і води - IP54;
• конструкція термоперетворювачів (датчики температури) - нерозбірна;
•  опір ізоляції – не менше 100 МОм;
• Класі допуску — А, В, С (для ТЗ), 1, 2 (для ТП).
