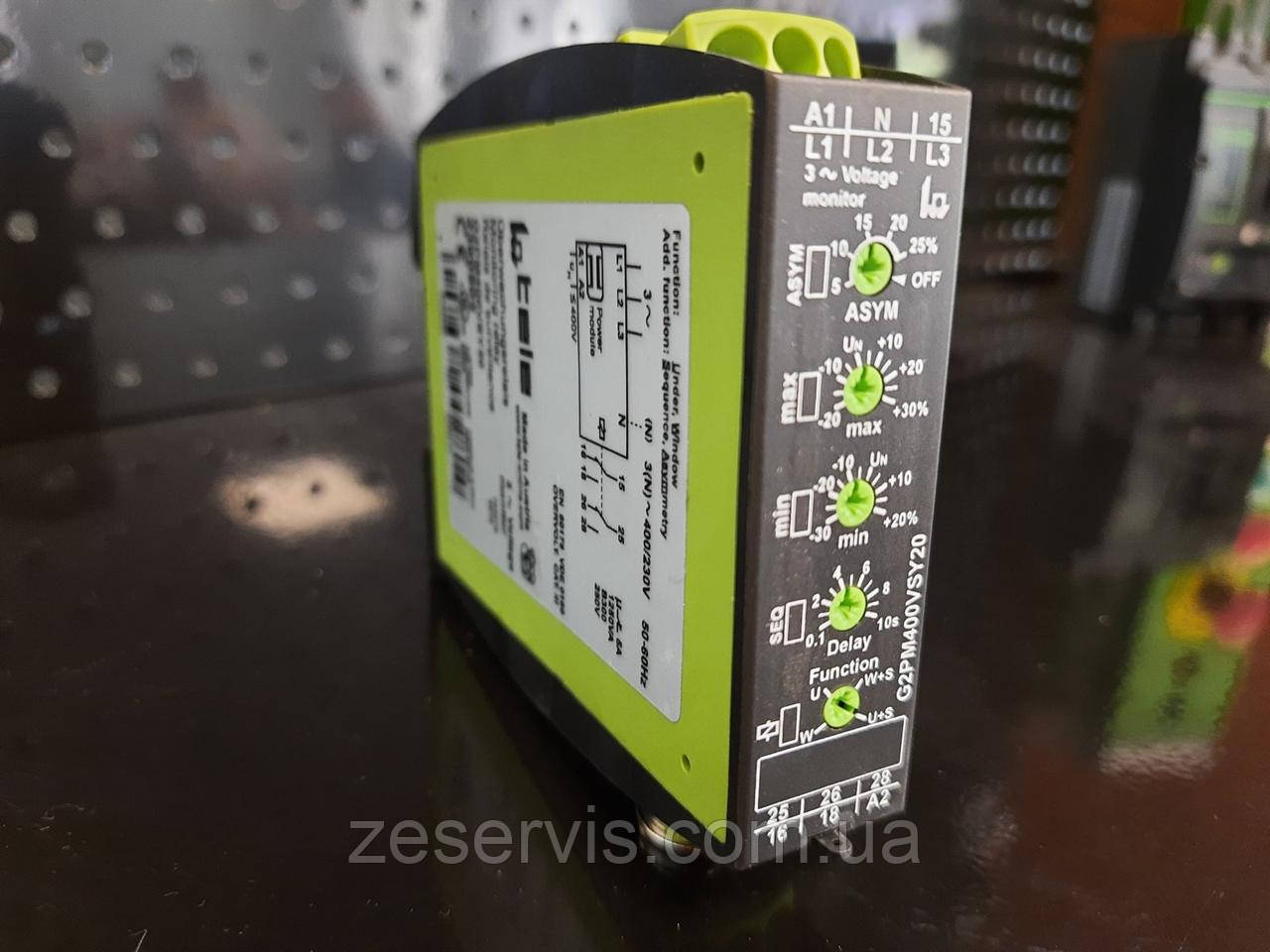

Трифазне реле контролю напруги TELE G2PM400VSY20 24-240V
Реле контролю — серія GAMMA
Багатофункціональне Контроль чергування (послідовності) фаз і на обрив фаз
Контроль асиметрії (налаштовуваний)
Необов'язкове під'єднання нейтрального провідника
Виявлення обривання нейтрального провідника
Напруга живлення 24 — 240V AC/DC (функція ZOOM) 2 перекидні контакти Ширина 22.5mm
Промислове виконання
Технічні характеристики
1. Функції
Контроль напруги в 3-фазних мережах із регульованими порогами спрацьовування, регульованою затримкою спрацьовування, контроль послідовності (чергування) фаз і на обрив фаз, контроль асиметрії з настроюваним порогам спрацьовування. Режим роботи визначається поворотним перемикачем: UNDER Контроль напруги на зниження UNDER+SEQ Контроль напруги на зниження й контроль чергування (послідовність) фаз WIN Контроль напруги у вікні між Min і Max WIN+SEQ Контроль напруги у вікні між Min і Max і контроль чергування (послідовності) фаз
2. Затримки часу
Діапазон регулювання Затримка під час вмикання: - Затримка спрацьовування: 0.1s... 10s
3. Індикація
Червоний LED ON/OFF: індикація спрацьовування за відповідним порогом Червоний LED блимає: індикація відліку затримки спрацьовування за співвідношенням. порогу Жовтий LED ON/OFF: індикація стану вихідного реле
4. Механічне виготовлення
Самозагасальний пластиковий корпус, IP рейтинг IP40 Монтаж на DIN-рейку TS 35 згідно з EN 60715 Монтажна позиція: будь-яка Ударостійка клема згідно з VBG 4 (потрібна PZ1), IP рейтинг IP20 Момент затягування max. 1Nm Розміри клем: 1 x 0.5 — 2.5 mm2 для багато-/одножильного кабелю 1 x 4mm2 для одножильного кабелю 2 x 0.5 — 1.5mm2 для багато-/одножильного кабелю 2 x 2.5mm2 для гнучкого одножильного кабелю
5. Ланцюг живлення
Напруга живлення: 24 - 240V AC/DC Клеми A1-A2 (гальванічно розв'яз.) Допустимі відхилення: 24 - 240V DC -20% - +25% 24 - 240V AC -15% - +10% Номінальна частота: 24 - 240V AC 48 - 400Hz 48 - 240V AC 16 - 48Hz Споживана потужність: 4.5VA (1W) Тривалість роботи: 100% Час скидання: 500ms Форма хвилі для AC: Sinus Залишкові пульсації для DC: 10% Напруга відпускання: >15% напруги живлення Категорія перенапруги: III (згідно з IEC 60664-1) Ном. імпульсна напруга: 4kV
6. Вихідний ланцюг
2 сухих перекидних контакту Номінальна напруга: 250V AC Перемикальна здатність: 750VA (3A/250V AC) Якщо відстань між пристроями менш ніж 5 mm! Перемикальна здатність: 1250VA (5A/250V AC) Якщо відстань між пристроями більша за 5 mm! Запобіжник: 5A швидкої дії Механічна довговічність: 20 x 106 операцій Електрична довговічність: 2 x 105 операцій за 1000VA резист. навантаження Частота перемикань: max. 60/min за 100VA-гум. нагр. max. 6/min за 1000VA резист. нагр. (згідно з IEC 60947-5-1) Категорія перенапруги: III (згідно з IEC 60664-1) Ном. імпульсна напруга: 4kV
7. Ланцюг вимірювання
Запобіжник: max. 20A (згідно з UL 508) Форма сигналу: AC Sinus (48 — 63 Hz) Вимірювальні входи: 3 (N) ~ 115/66 V Клеми (N)-L1-L2-L3 (G2PM115VSY20) 3 (N) ~ 230/132V Клеми (N)-L1-L1-L2-L3 3(N)~ 115/66V 3(N)~173/100V (G2PM115VSY20) 3(N)~ 230/132V 3(N)~345/199V (G2PM230VSY20) 3(N)~ 400/230V 3(N)~600/346V (G2PM400VSY20) Входное сопротивление: 3(N)~ 115/66V 220kΩ (G2PM115VSY20) 3(N)~ 230/132V 470kΩ (G2PM230VSY20) 3(N)~ 400/230V 1MΩ (G2PM400VSY20) Поріг перемикання Max: -20% — +30% від UN Min: -30% — +20% від UN Асиметрія: 5% - 25% Категорія перенапруги: III (згідно з IEC 60664-1) Ном. імпульсна напруга: 4kVV
8. Погрешности
Базова похибка: ≤3% (від макс. значення шкали) Залежність від частоти: - Похибка настроювання: ≤5% (від макс. значення шкали) Похибка повторення: ≤2% вплив напруги: - Вплив температури: ≤0.05% / °C 9. Умови експлуатації Робоча температура: -25 — +55 °C (згідно з IEC 60068-1) -25 - +40 °C (згідно з UL 508) Температура зберігання: -25 - +70 °C Температура транспортування: -25 - +70 °C Відносна вологість: 15% - 85% (згідно з IEC 60721-3-3 клас 3K3) Ступінь брудозахисту: 3 (згідно з IEC 60664-1) Вібростійкість: 10 - 55Hz 0.35 mm (згідно з IEC 60068-2-6) Ударостійкість: 15g 11ms (згідно з IEC 60068-2-27)
Країна-виробник — Австрія
Основні | |
---|---|
Виробник | Autonics |
Країна виробник | Південна Корея |
- Ціна: 6 900 ₴
